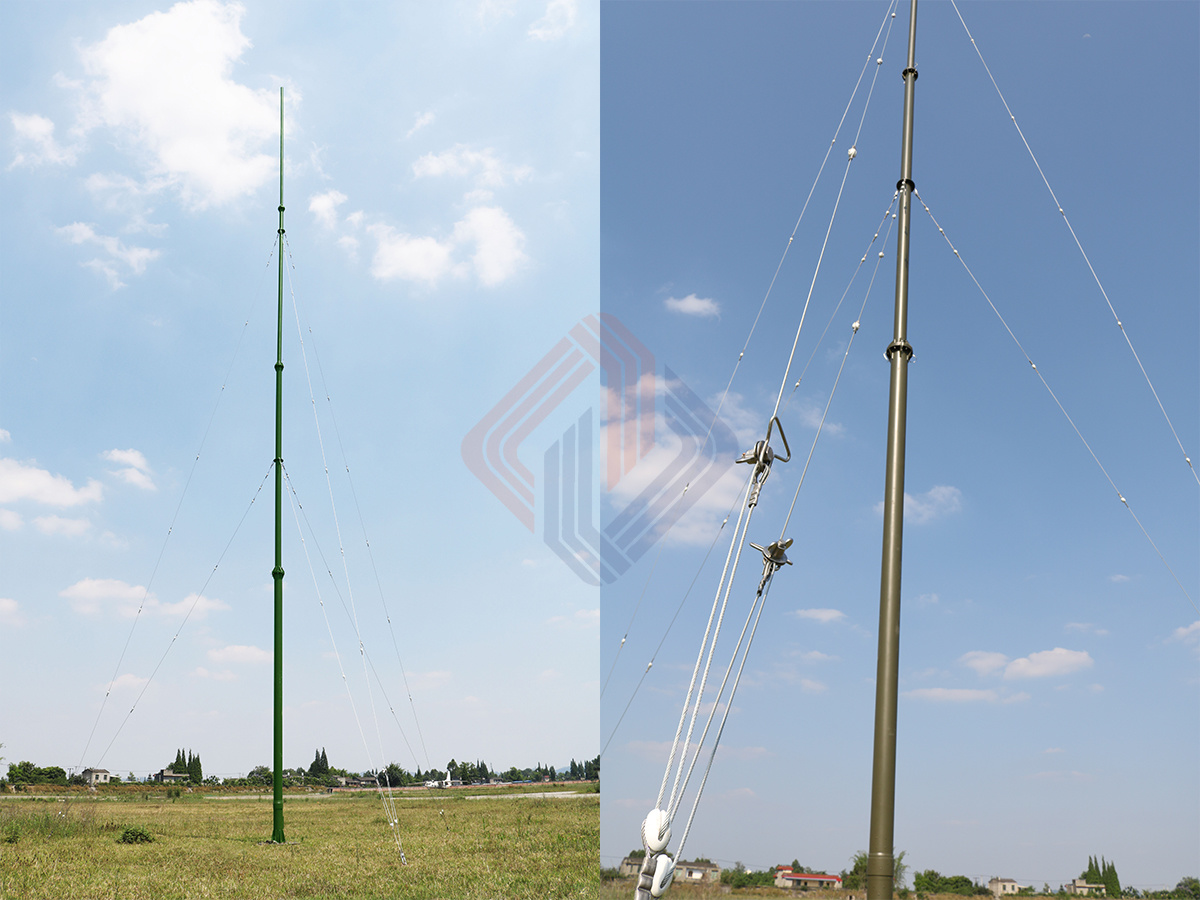

ZY2503 短波分節負荷天線

所屬分類： 天線

產品詳情

  短波分節負荷天線主要用于對1.5MHz～30MHz短波信號的接收，具有寬頻，輸入阻抗均勻，垂直方向圖接近余弦曲線，較好的靈敏度，環境適應性強，安裝架設維護方便等特點；根據接收信號的重點頻段不同天線尺寸分為6m、7.7m、10.7m、13.2m、18m等多種天線形式，主要應用于測向組陣，常見組陣有9元陣、20元陣、40元陣、80元陣（雙層）。

  主要技術指標：

  • 頻率范圍：1.5MHz～30MHz（重點頻段：依據天線高度而定）
  • 輸出阻抗：50Ω
  • 駐波比：≤2.5（典型值）
  • 天線系數：≤6dB/m（典型值）
  • 極化方式：垂直極化
  • 射頻接口：N-50K
  • 天線高度：6m（兩節桿）
          7.7m（三節桿）
          10.7m（四節桿）
          13.2m（五節桿）
          18m（四節桿）
