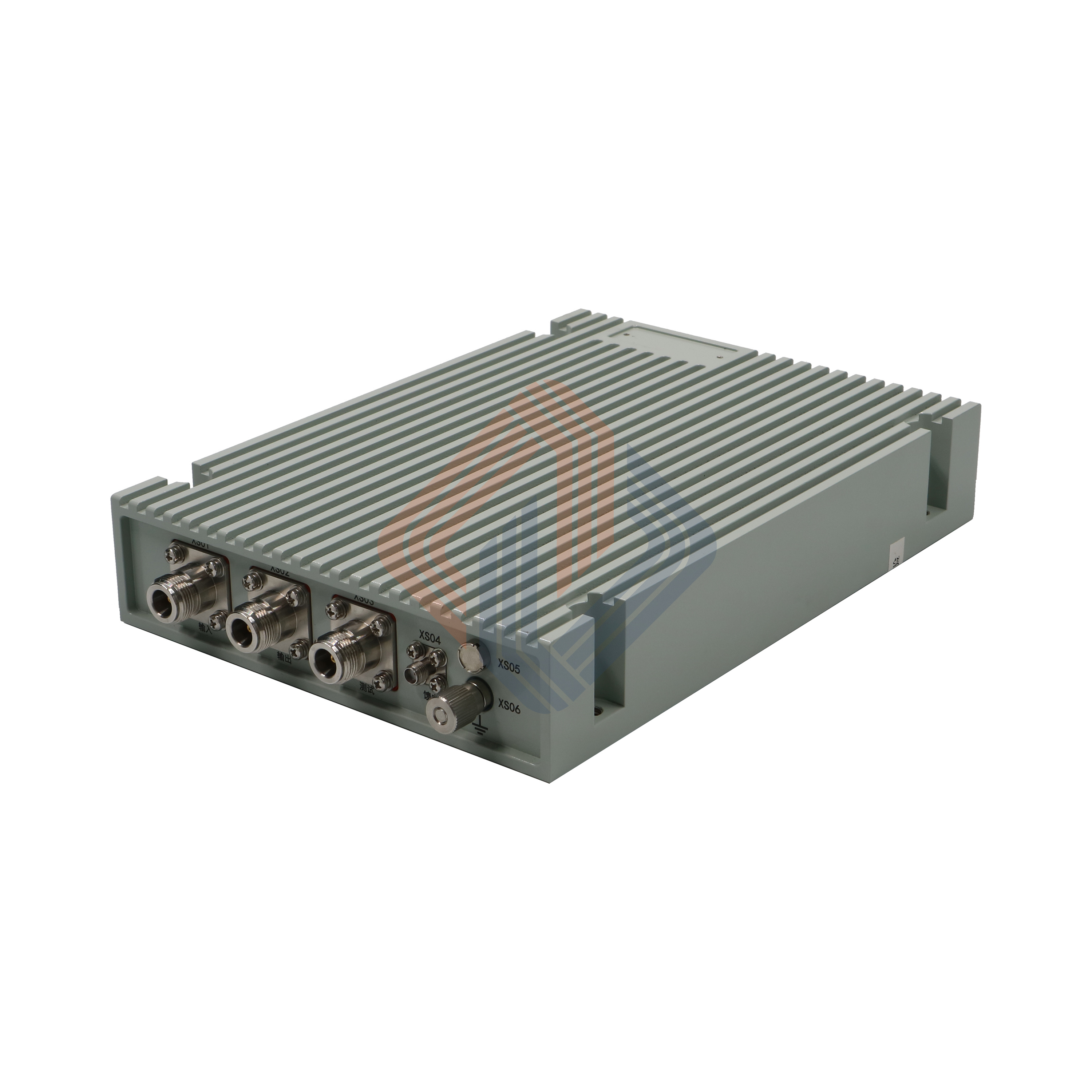

ZY·UCE001 超短波天線調理模塊
所屬分類： 模塊
產品詳情
超短波天線調理模塊實現對超短波30MHz～1350MHz輸入射頻信號功率放大，完成對信號的濾波和放大功能，具有性能指標優越、穩定性可靠性高、安全性高、可維易用性好、電磁兼容性強的特點，產品串接在天線和共用交換設備之間的設備，是天線射頻系統的關鍵設備。
主要性能指標
- 工作頻率：30MHz～1350MHz；
- 駐波比： ≤1.8；
- 增益：15dB～18dB（輸出），-5dB～-2dB（檢測輸出）；
- 噪聲系數：≤4.5dB；
- OIP2：≥55dBm（典型值）；
- OIP3：≥35dBm（典型值）；
- 帶內雜散：≤-122dBm；
- 陷波深度：≥30dB（在各陷波頻段中心頻率處）；
- 射頻接口：N-50K(輸入/輸出)；
- 供電要求：DC15V～18V/≤200mA；
- 功耗：≤3.6W。
- 尺寸：長×寬×高：185mm×270mm×48mm；
- 重量：≤3.5kg；
