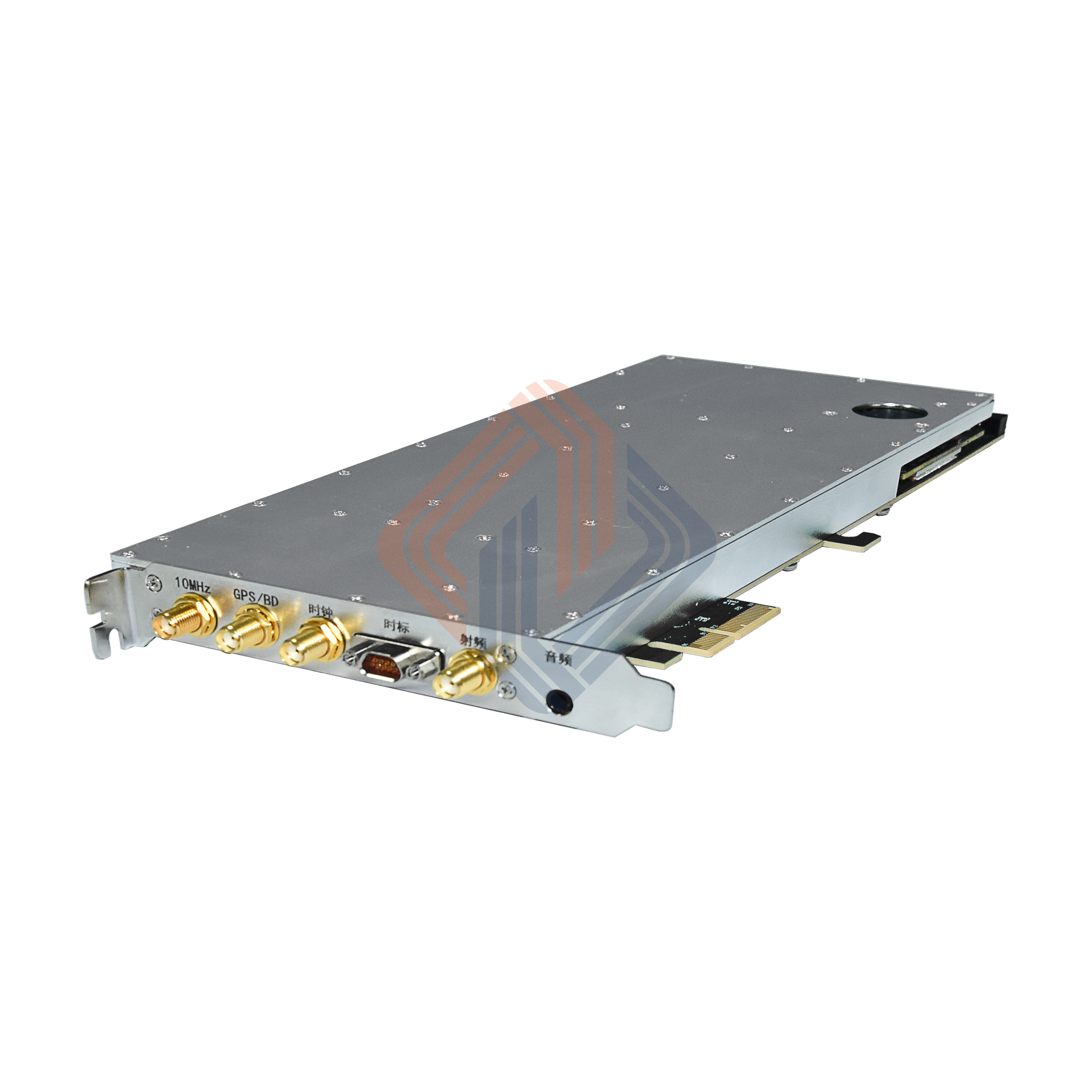

ZY?HCR610 中短波PCIe接收卡

所屬分類： 模塊

產品詳情

  中短波PCIe接收卡采用標準的PCIE插卡結構，適配含PCIE插槽的采集接收處理設備、工控機、服務器等，能夠完成20kHz～32MHz頻率范圍內射頻信號的采集接收與處理，輸出寬帶I/Q、多路窄帶I/Q、全頻段頻譜數據。

主要技術指標

功能指標

  • 具有20kHz～32MHz全頻段信號采集接收功能；
  • 具有寬帶I/Q、窄帶I/Q、全頻段頻譜數據輸出功能；
  • 輸出數據具有時間標識。

性能指標

  • 頻率范圍：20kHz～32MHz；
  • 瞬時帶寬：≥31.98MHz；
  • 輸入二階截點：≥80dBm（典型值，常規模式，1.5MHz～30MHz）；
  • 輸入三階截點：≥33dBm（典型值，常規模式，1.5MHz～30MHz）；
  • SFDR：≥86dBc（典型值，常規模式，1.5MHz～30MHz）；
  • 接收靈敏度：≤-119dBm（典型值，CW，BW=500Hz，SNR=10dB，常溫，常規模式）；
  • 實時窄帶監測路數：≥512路；
  • 頻標輸入接口：SMA-50k；
  • 數據輸出接口：PCIe3.0；
  • 供電：PCIe DC供電；
  • 尺寸：≤290mm×120mm×20mm；
  • 重量：≤1kg。
